可调积放辊筒含义： 积放输送又称堆积输送，它除了具有一般动力输送的性能之外，还允许在驱动装置工作的情况下，货物能够在输送线上停止和积存，而运行阻力无明显增加。
正常输送时，积放机构起传递力矩的作用，而当货物受阻停止积存时，运行阻力矩超过限定的滚筒工作力矩，积放套或摩擦片打滑，滚筒与驱动装置间处于柔性连接状态，表现为货物下方的滚筒停止运转，只有驱动元件继续运转。
|
积放辊筒具有结构合理，精度高、噪音低、转动灵活、承载范围大、外形美观等显著特点，是物料输送设备中不可缺少的关键零部件。 |
|
积放辊筒直径选取 |
|
辊筒直径及壁厚 |
辊筒长度（mm) |
100 |
200 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
Φ25x1.0 |
辊筒承重（KG) |
40 |
35 |
30 |
30 |
25 |
20 |
15 |
10 |
5 |
5 |
|
Φ38x1.5 |
辊筒承重（KG) |
65 |
60 |
55 |
50 |
45 |
40 |
35 |
30 |
20 |
15 |
|
Φ50x1.5 |
辊筒承重（KG) |
90 |
80 |
70 |
65 |
60 |
50 |
45 |
40 |
35 |
25 |
|
Φ57x1.5 |
辊筒承重（KG) |
100 |
90 |
80 |
75 |
70 |
60 |
55 |
50 |
45 |
35 |
|
Φ60x2.0 |
辊筒承重（KG) |
140 |
130 |
120 |
110 |
105 |
100 |
90 |
85 |
80 |
75 |
|
Φ60x2.5 |
辊筒承重（KG) |
160 |
150 |
140 |
130 |
125 |
120 |
110 |
105 |
100 |
90 |
|
Φ76X3.0 |
辊筒承重（KG) |
190 |
180 |
170 |
160 |
150 |
145 |
140 |
135 |
130 |
120 |
|
Φ89X4.5 |
辊筒承重（KG) |
230 |
220 |
210 |
200 |
190 |
185 |
180 |
175 |
170 |
160 |
表格是常用的积放辊筒尺寸，如有特殊规格，请联系我们；
注意积放辊筒的输送重量，单只最大不超过70kg； |
|
用于转弯辊筒输送机的计算方式：
圆锥型辊筒锥度计算公式：r2=r1(R+L)/R |
|
（r2--辊筒大端半径；r1--辊筒小端半径；R--弯道半径；L--辊筒长度；R--由用户设计而定） |
|
2、辊筒规格的选择：
@辊筒直径选择：25mm、32mm、38mm、42mm、50mm、57mm、60mm、76mm、80mm、89mm。
@辊筒加工材质选择：碳钢镀锌、碳钢镀铬、碳钢包胶、铝合金、不锈钢、ABS等。
@积放辊筒传动类型选择：无动力辊筒、单链辊筒、双链辊筒、“O”带辊筒、锥形辊筒、槽型辊筒。
@积放辊筒固定方式：弹簧压入式、内牙轴式、全扁榫式、通轴销孔式。 |
|
重量不同应选择直径、长度的辊筒、辊筒长度可按用户要求生产，一般情况下是货物宽度+50mm。各种辊筒可适用于重量，长度和不同要求的物料的输送。不同的使用环境应选择合适种类的辊筒，比如潮湿的环境应选择不锈钢或塑钢类型的辊筒。在有转弯辊道时应考虑转弯的半径，以保证物料的顺利输送为确保货物的平衡输送，必须任何时候都有三支辊筒和输送物保持接触，对软袋包装物必要时应加托盘输送 |
积放辊筒链条传动有两种方式，分别是单链轮大循环和双链轮小循环。大循环传动是采用单根环形链条驱动装有单链轮的多支滚筒,每支滚筒受力均匀，传动力较大；小循环传动是在每支滚筒配装双排链轮，链条以交错的方式依次传动，

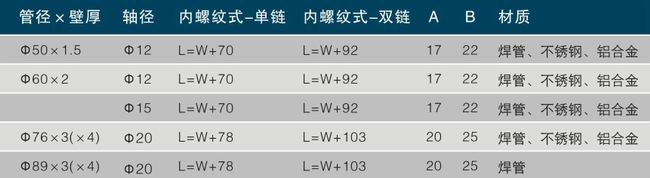

下图是积放辊筒制作输送机常用技术参数：
每支滚筒的受力不均匀，并由动力源开始滚筒受力逐渐减小，传动力较小。大循环传动适合长距离输送，而小循环传动适合短距离输送及转弯输送。滚筒直径规格50.8mm/60mm/76mm/89mm；滚筒中心距75mm /100mm/ 120mm/150 mm/200mm；输送速度最大30m/min（可变频调速）；单机输送长度最大10m；承载最大100kg/m 。以上参数可根据需求定制。
积放辊筒产品特点：1、特殊材料的摩擦片，大大增加了它的耐磨性，使用寿命显著提高。
2、积放力的大小可以通过尾端的螺母进行调节，使得积放力平稳、精准。
3、尾端扣紧螺母的设计，使得使用过程中不易出现螺母松动导致积放力下降的情况。

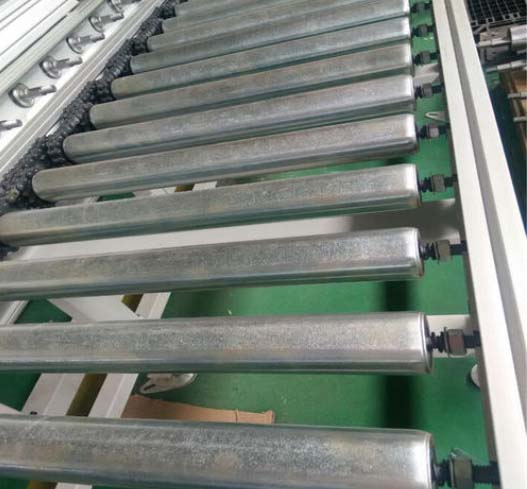

下图是有积放辊筒制作的输送机
4、精密滚珠轴承通过冲铆的方式固定在钢制轴承壳内坚固、耐用。

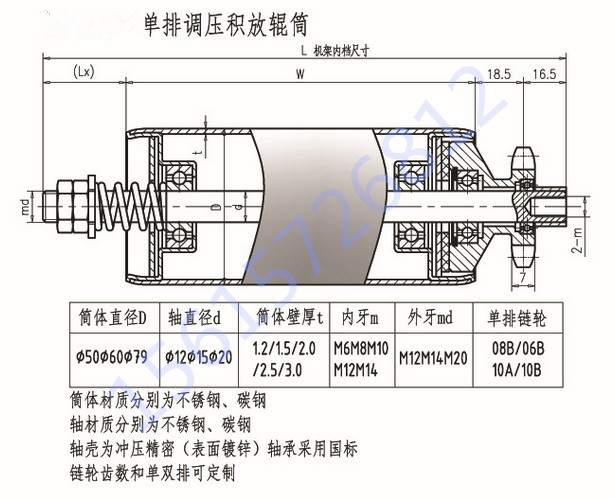

可调积放滚筒分为：单链可调积放滚筒和双链可调积放滚筒。
本文依据乐途行工业设备
多年的经验编写产品资料，如有定制产品，请联系我们
